什么是Canal？

主要用途是基于 MySQL 数据库增量日志解析，提供增量数据订阅和消费。 那么各大厂商也是有很多基于MySQL进行扩展的数据库也是支持的，类似TiDB等

Canal架构

image.png server代表一个canal运行实例，对应于一个jvm instance对应于一个数据队列 instance模块： eventParser (数据源接入，模拟slave协议和master进行交互，协议解析) eventSink (Parser和Store链接器，进行数据过滤，加工，分发的工作) eventStore (数据存储) metaManager (增量订阅&消费信息管理器)

Canal工作原理

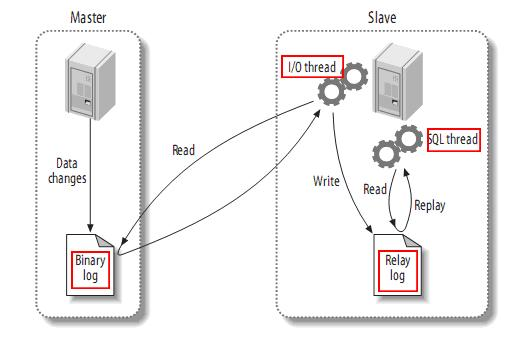

MySQL主备复制原理

  • MySQL master 将数据变更写入二进制日志( binary log, 其中记录叫做二进制日志事件binary log events，可以通过 show binlog events 进行查看)
  • MySQL slave 将 master 的 binary log events 拷贝到它的中继日志(relay log)
  • MySQL slave 重放 relay log 中事件，将数据变更反映它自己的数据

Canal 工作原理

  • Canal 模拟 MySQL slave 的交互协议，伪装自己为 MySQL slave ，向 MySQL master 发送dump 协议
  • MySQL master 收到 dump 请求，开始推送 binary log 给 slave (即 Canal )
  • Canal 解析 binary log 对象(原始为 byte 流)

应用场景

数据异构

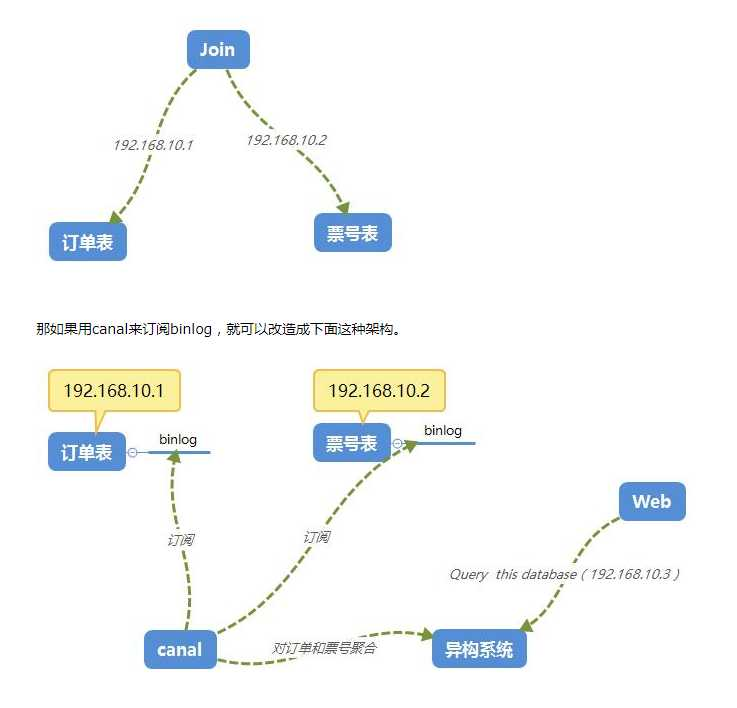

在大型网站架构中，DB都会采用分库分表来解决容量和性能问题，但分库分表之后带来的新问题。比如不同维度的查询或者聚合查询，此时就会非常棘手。一般我们会通过数据异构机制来解决此问题。 所谓的数据异构，那就是将需要join查询的多表按照某一个维度又聚合在一个DB中。让你去查询。canal就是实现数据异构的手段之一。 img

下发任务

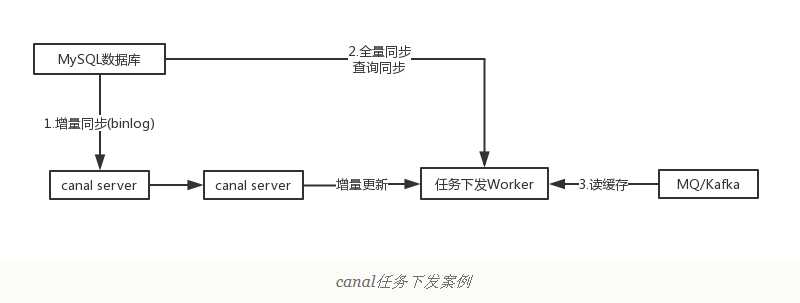

另一种常见应用场景是下发任务，当数据变更时需要通知其他依赖系统。其原理是任务系统监听数据库变更，然后将变更的数据写入MQ/kafka进行任务下发，比如商品数据变更后需要通知商品详情页、列表页、搜索页等先关系统。这种方式可以保证数据下发的精确性，通过MQ发送消息通知变更缓存是无法做到这一点的，而且业务系统中不会散落着各种下发MQ的代码，从而实现了下发归集，如下图所示。 img

其他数据源

MongoDB参考 MongoShake
