整体架构

apollo架构

ConfigService

  • 提供配置的读取、推送等功能，服务对象是Apollo客户端

Admin Service

  • 提供配置的修改、发布等功能，服务对象是Apollo Portal（管理界面）

Eureka

  • Config Service和Admin Service都是多实例、无状态部署，所以需要将自己注册到Eureka中并保持心跳

Meta Server

  • Meta Server从Eureka获取Config Service和Admin Service的服务信息，相当于是一个Eureka Client

Portal

  • 提供Web界面供用户管理配置
  • 通过Meta Server获取Admin Service服务列表（IP+Port），通过IP+Port访问服务
  • 在Portal侧做load balance、错误重试

Client

  • Apollo提供的客户端程序，为应用提供配置获取、实时更新等功能
  • 通过Meta Server获取Config Service服务列表（IP+Port），通过IP+Port访问服务
  • 在Client侧做load balance、错误重试

动态配置推送设计

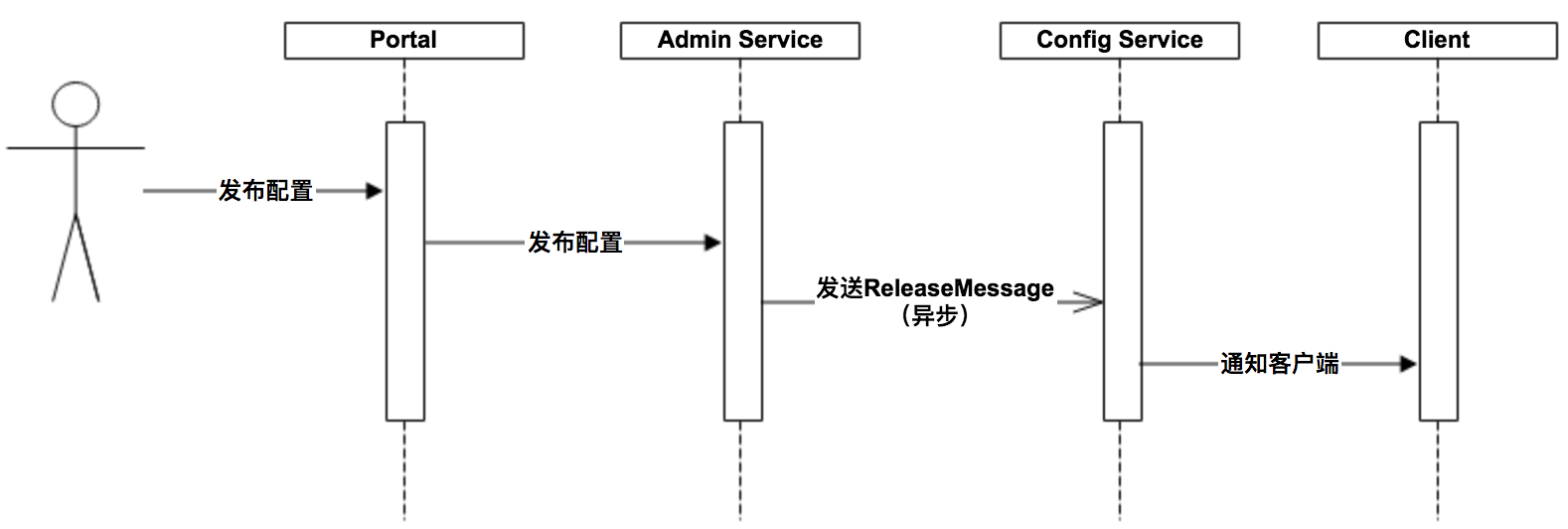

apollo动态配置

  1. 用户在Portal操作配置发布
  2. Portal调用Admin Service的接口操作发布
  3. Admin Service发布配置后，发送ReleaseMessage给各个Config Service
  4. Config Service收到ReleaseMessage后，通知对应的客户端

发送ReleaseMessage的实现方式

Admin Service在配置发布后，需要通知所有的Config Service有配置发布，从而Config Service可以通知对应的客户端来拉取最新的配置。 从概念上来看，这是一个典型的消息使用场景，Admin Service作为producer发出消息，各个Config Service作为consumer消费消息。通过一个消息组件（Message Queue）就能很好的实现Admin Service和Config Service的解耦。 在实现上，考虑到Apollo的实际使用场景，以及为了尽可能减少外部依赖，我们没有采用外部的消息中间件，而是通过数据库实现了一个简单的消息队列。 实现方式如下：

  1. Admin Service在配置发布后会往ReleaseMessage表插入一条消息记录，消息内容就是配置发布的AppId+Cluster+Namespace，参见DatabaseMessageSender
  2. Config Service有一个线程会每秒扫描一次ReleaseMessage表，看看是否有新的消息记录，参见ReleaseMessageScanner
  3. Config Service如果发现有新的消息记录，那么就会通知到所有的消息监听器（ReleaseMessageListener），如NotificationControllerV2，消息监听器的注册过程参见ConfigServiceAutoConfiguration
  4. NotificationControllerV2得到配置发布的AppId+Cluster+Namespace后，会通知对应的客户端

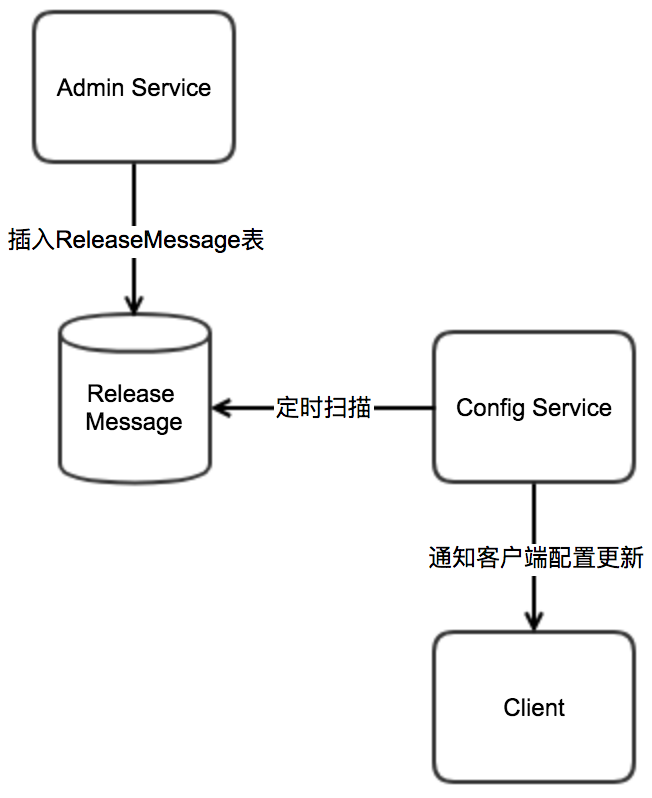

示意图如下： apollo-ReleaseMessage

Config Service通知客户端的实现方式

刚才简要描述了NotificationControllerV2是如何得知有配置发布的，那NotificationControllerV2在得知有配置发布后是如何通知到客户端的呢？ 实现方式如下：

  1. 客户端会发起一个Http请求到Config Service的notifications/v2接口，也就是NotificationControllerV2，参见RemoteConfigLongPollService
  2. NotificationControllerV2不会立即返回结果，而是通过Spring DeferredResult把请求挂起
  3. 如果在60秒内没有该客户端关心的配置发布，那么会返回Http状态码304给客户端
  4. 如果有该客户端关心的配置发布，NotificationControllerV2会调用DeferredResult的setResult方法，传入有配置变化的namespace信息，同时该请求会立即返回。客户端从返回的结果中获取到配置变化的namespace后，会立即请求Config Service获取该namespace的最新配置。

客户端设计

apollo-客户端

  1. 客户端和服务端保持了一个长连接，从而能第一时间获得配置更新的推送。（通过Http Long Polling实现）
  2. 客户端还会定时从Apollo配置中心服务端拉取应用的最新配置。
    • 这是一个fallback机制，为了防止推送机制失效导致配置不更新
    • 客户端定时拉取会上报本地版本，所以一般情况下，对于定时拉取的操作，服务端都会返回304 - Not Modified
    • 定时频率默认为每5分钟拉取一次，客户端也可以通过在运行时指定System Property: apollo.refreshInterval来覆盖，单位为分钟。
  3. 客户端从Apollo配置中心服务端获取到应用的最新配置后，会保存在内存中
  4. 客户端会把从服务端获取到的配置在本地文件系统缓存一份
    • 在遇到服务不可用，或网络不通的时候，依然能从本地恢复配置
  5. 应用程序可以从Apollo客户端获取最新的配置、订阅配置更新通知

使用注意事项

  • PUBLIC空间的内容不宜过多，当关联的应用越来越多的时候，数据流量传输将会是瓶颈
  • 更好的基于Namesapce隔离你的配置
  • 基于接口去做测试和生产的自动化同步配置
